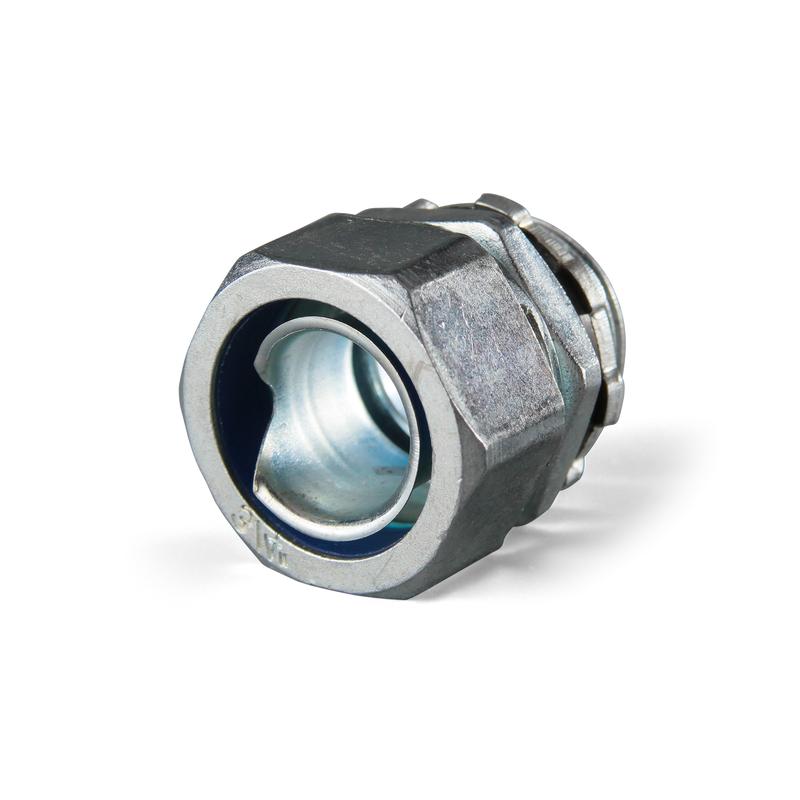

Муфта вводная ВМ-15-М20 Fortisflex
Назначение, применение: Ввод-вывод металлорукава номинальным диаметром 15 мм в корпусах щитового оборудования, герметичное соединение отрезков изолированного металлорукава путем стыковки с ответным резьбовым элементом СТМ(Р)
Технические характеристики
тип продукта - фитинг
материал корпуса - цинковый сплав
исполнение - Прямолинейное
тип резьбы - метрическая
вводная резьба - M20x1.5
номинальный диаметр, мм - 15
внутренний диаметр, мм - 14.6
наружный диаметр, мм - 21.8
длина резьбы, мм - 11
монтажное отверстие, мм - 20.5
степень защиты от влаги и пыли - IP 54
температура эксплуатации, °С -60...120
специальные свойства - нг (не поддерживает горение)
цвет - стальной
Размерные характеристики
размер
|
H
|
D
|
d
|
AG
|
GL
|
значение (мм)
|
22
|
21.8
|
14.6
|
20
|
11
|
