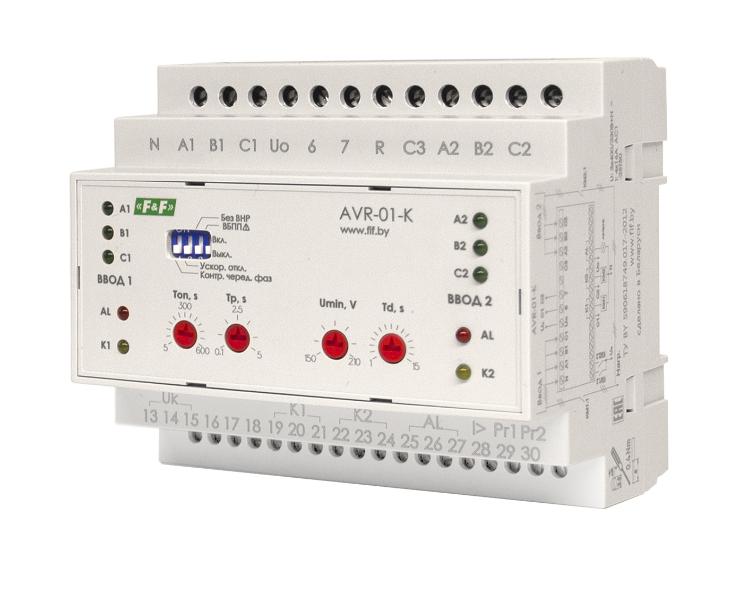

Устройство управления резервным питанием F&F AVR-01-K EA04.006.001

Артикул EA04.006.001
Производитель Евроавтоматика F&F

7 653 руб.

* цена действительна только при оплате наличными

Нашли дешевле?

Количество

шт

Добавить в корзину

или Сравнить

Устройство управления резервным питанием AVR-01-K для работы в составе блоков АВР 2.0

Устройство управления резервным питанием AVR-01-K используется для построения блоков АВР с двумя вводами питания (два сетевых ввода или сетевой ввод и ввод от генератора) и одной нагрузкой.

Контроль наличия фаз
Контроль минимального и максимального напряжения в фазах
Контроль чередования, слипания фаз
Контроль асимметрии
Управление контакторами и моторными приводами
Контроль положения контакторов (моторных приводов)
Контроль срабатывания выключателей по сверхтоку
Формирование напряжения оперативного питания
Выбор приоритета вводов
Возможность работы от внешнего источника питания
Сохранение работоспособности в диапазоне напряжений от 24 до 450В
Использование в однофазных цепях

Характеристики:

Тип контролируемых линий	3-фазная, 4-х проводная (3х400 В+N)
Напряжение питания (от контролируемых вводов)	24-264 В, 50 Гц
Максимальное фазное напряжение	450 В
Количество контролируемых вводов	2
Количество исполнительных реле	4
Максимальный коммутируемый ток (AC1)	16 А
Максимальный ток катушки контактора	3 А
Контакт	4NO/NC
Порог напряжения нижний	150-210 В
Порог напряжения верхний	270 В
Время отключения - для нижнего порога, асимметрии - для верхнего порога	0.5-15 с 0,3 с
Допустимая асимметрия напряжения	80 В
Время включения основного ввода при восстановлении напряжения	5 с - 600 сек
Контроль чередования фаз	+
Контроль включения нагрузки	+
Контроль работы резервной линии от генератора	+
Тип исполнительных аппаратов: -контакт -выключатель с моторприводом -управление секционным выключателем	+ + -
Работа в однофазных сетях	+
Диапазон рабочих температур	от -25 до +50 °С
Габариты (ШхВхГ)	105х90х65 мм
